Mi primera máquina CNC: soporte del eje Z, base y complementos
¡Por fin! Está listo el nuevo diseño del eje Z para nuestra CNC. En el espíritu DIY de Bytinkers (antes StopWastingTime), aquí tienes planos y guía para construir con materiales accesibles. Hazlo con calma y precisión: así evitas rehacer piezas y gastos innecesarios.
🔨 El soporte del eje Z (clave de precisión)

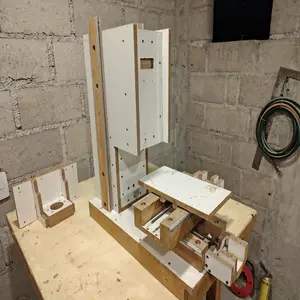

El soporte del eje Z es la parte más crítica: le da rigidez y firmeza a la máquina durante el mecanizado. Aquí encuentras los planos y una vista previa de cómo debería quedar.
Planos del soporte del eje Z
Descarga los planos para cortar y montar el soporte del eje Z.
⬇ Descargar planos del soporte Z🧱 Una buena base para el eje Z (plataforma)
El soporte no sería nada sin una base sólida. Con la plataforma correcta puedes asegurar paralelismo, rigidez y una calibración más sencilla.
Planos de la base
Plataforma donde se montará el soporte del eje Z.
⬇ Descargar planos de la base Z✅ Complementos del soporte: E, F y H
Con estos complementos ya tienes todo para armar tu CNC. En mis pruebas iniciales no necesité ajustes adicionales, pero haz el proceso con calma.
Pieza interna para refuerzo y alineación del conjunto Z.
⬇ Soporte EElemento de sujeción y estabilidad en movimientos verticales.
⬇ Soporte FElemento de sujeción y estabilidad en movimientos verticales.
⬇ Soporte FApoyo complementario para rigidez bajo carga de mecanizado.
⬇ Soporte H📦 Materiales y archivos (rápido)
- Plano soporte eje Z — Descargar aquí
- Plano base eje Z —
- Complementos: Soporte E — · F — · H —
- Video paso a paso — Ver en YouTube
❓ Preguntas frecuentes
¿Qué material recomiendas para prototipo?
MDF o contrachapado para validar medidas; luego puedes pasar a aluminio u otras aleaciones según necesidad.
¿Puedo adaptar a otros husillos/guías?
Sí, siempre que respetes distancias de montaje y rigidez. Ajusta taladros y separadores según tu hardware.
¿Qué software CAM/G-code usaste?
Puedes usar soluciones comunes (ej. Fusion 360 CAM, Carbide Create) y enviar con UGS/Grbl según tu controladora.
¿Tolerancias para primer armado?
Prioriza paralelismo y escuadras. Ajustes finos tras la primera pasada de prueba.
